Коллеги, добрый день.

Делаю для себя и коллег плагины к AutoCAD под общим названием SHINA — расчёт и чертёж в одной модели, по нормам Республики Беларусь. Дошёл до состояния, когда их можно показать коллегам.

SHINA IN — электроустановка здания, от трансформатора до розетки.
— нагрузки: общественные здания — по СП 4.04.04-2023, производство — по РТМ 36.18.32.4-92 с формой Ф636-92;
— щиты: группы и фазы, автоматы и кабели — по нагрузке, потере напряжения и току КЗ; проверки протоколом — потеря напряжения, токи КЗ по ГОСТ 28249-93, отключение по ТКП 339-2022, селективность;
— план: электроприёмники и щиты, трассы и кабельные лотки (длины идут в расчёт), освещение — расчёт и расстановка светильников по СН 2.04.03-2020;
— документы: однолинейная схема, лист щита, таблица нагрузок, кабельный журнал, спецификация — в чертёж, Excel, Word и PDF.

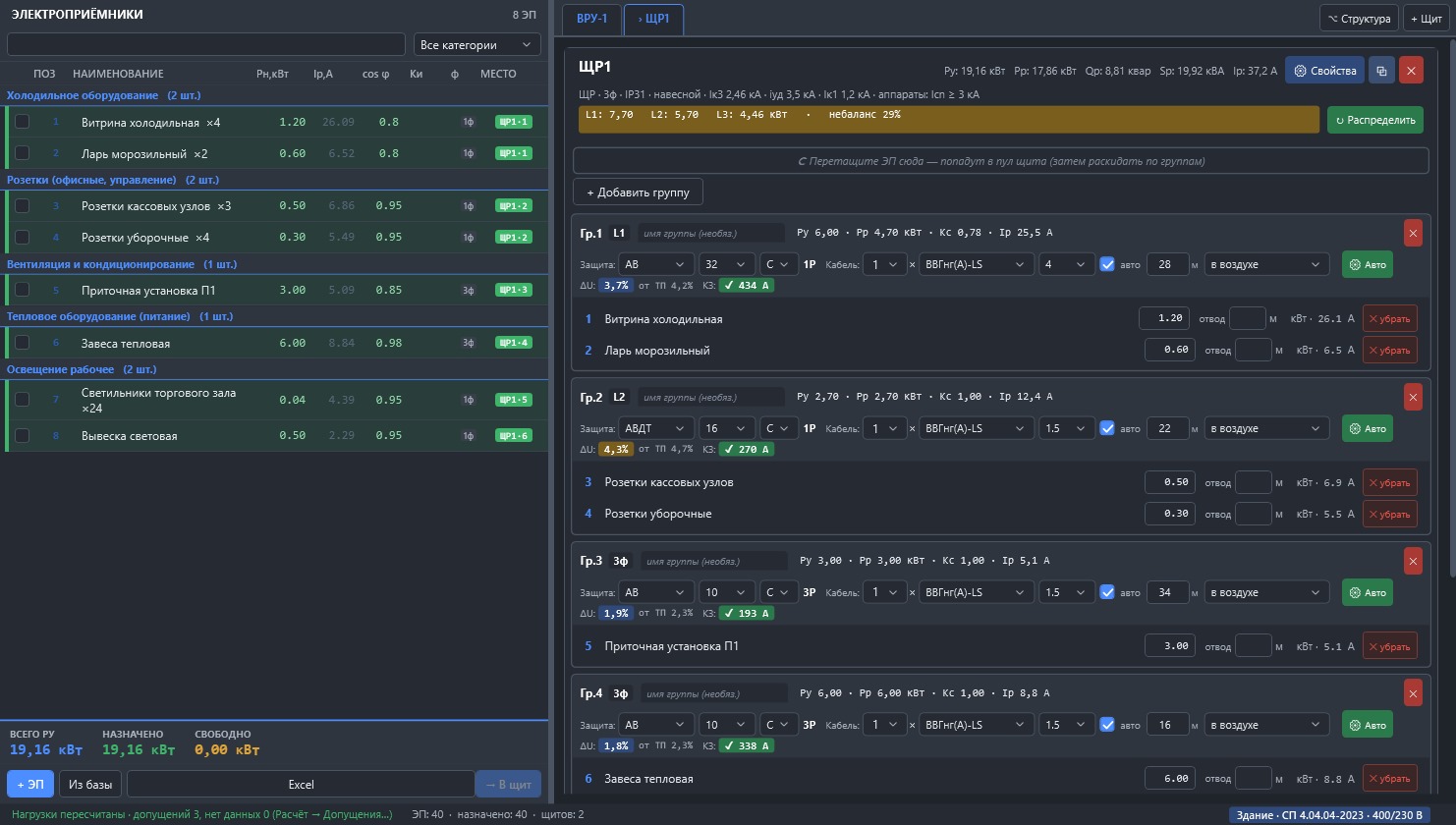

Электроприёмники и щит: группы, фазы, автоматы и кабели, потеря напряжения и ток КЗ по каждой группе.

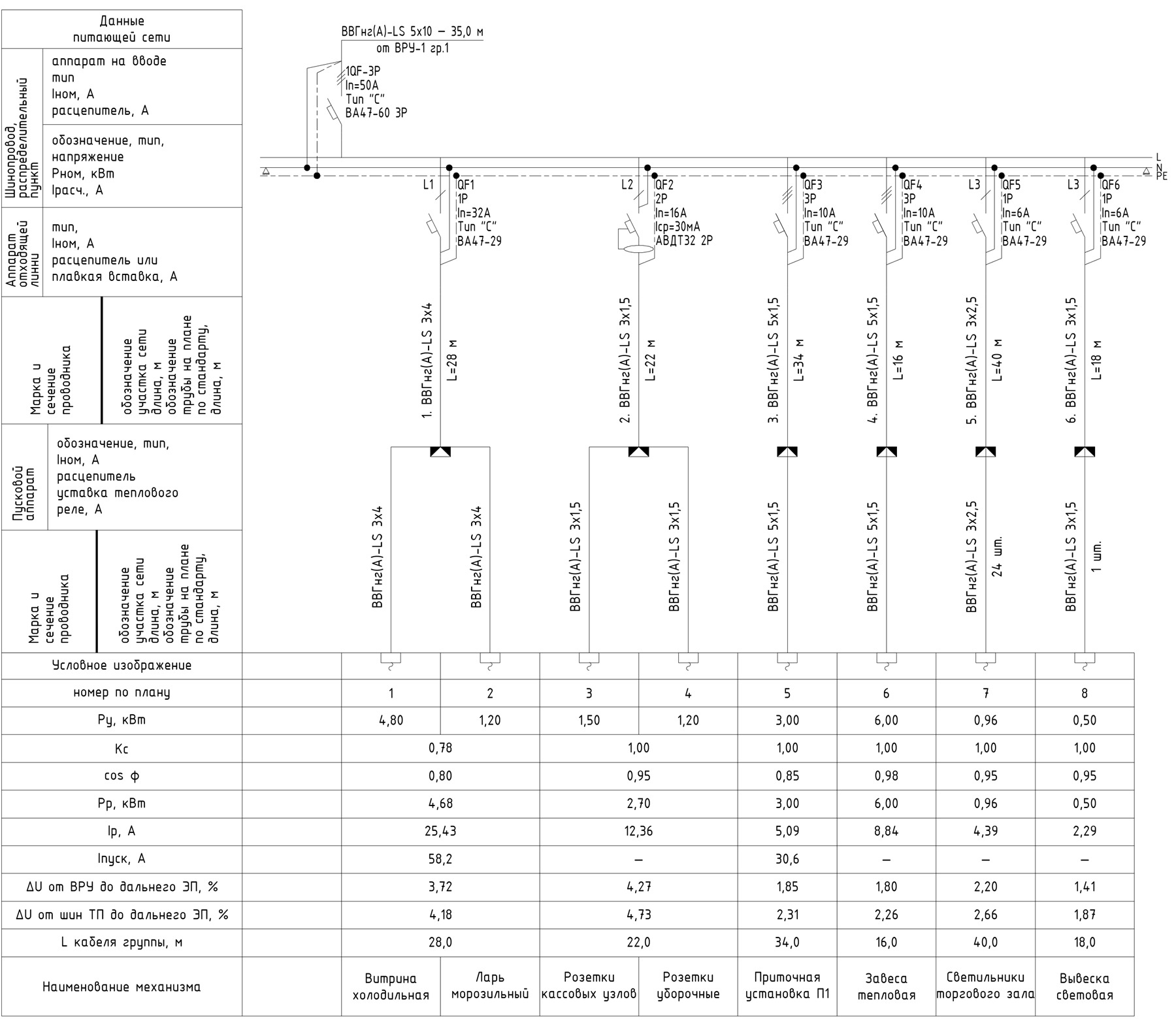

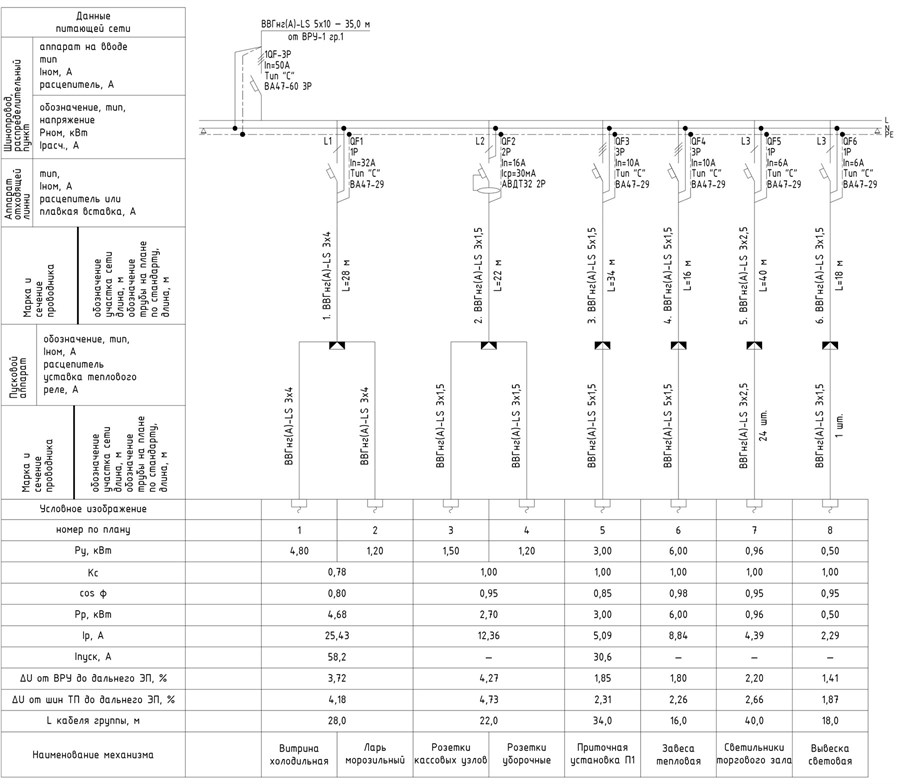

Лист щита: однолинейная схема с таблицей.

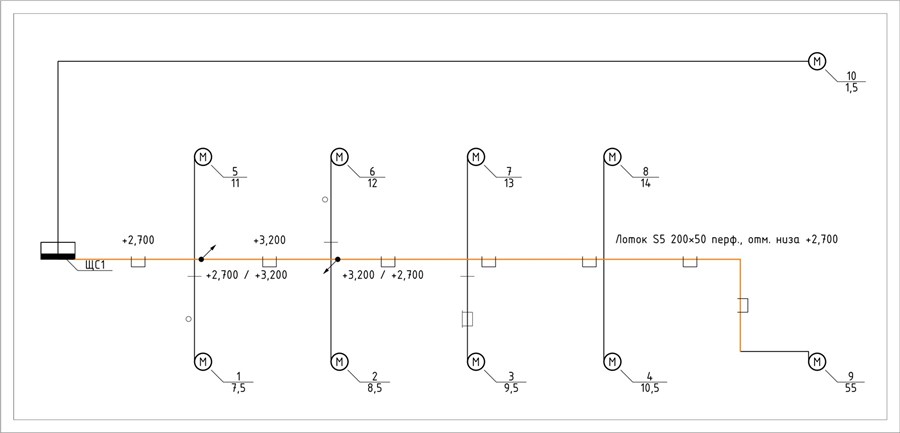

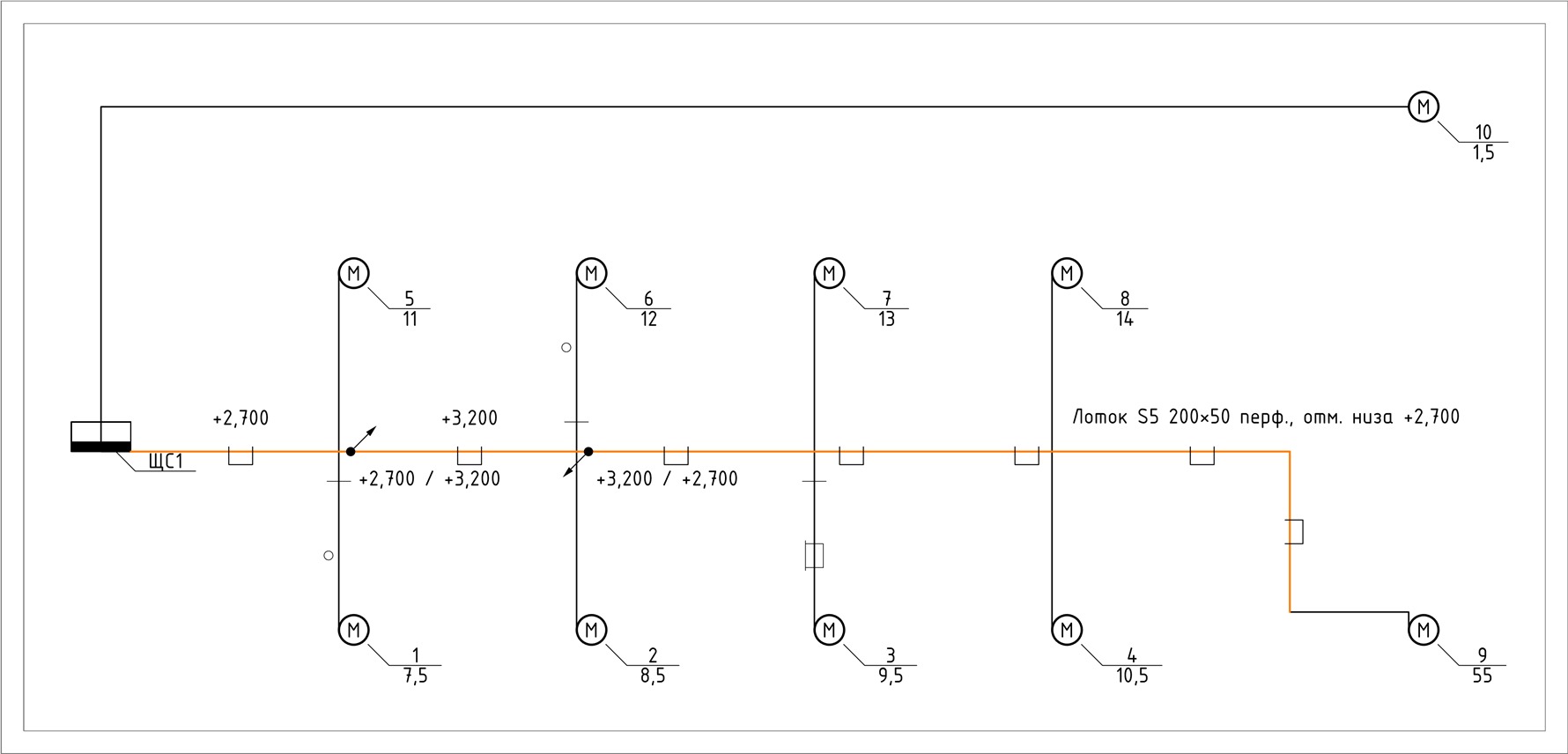

План: трассы к электроприёмникам и кабельный лоток с отметками.

SHINA OUT — наружные сети 0,4 кВ: ВЛИ проводом СИП-4 и кабельные линии в земле.
— трасса на плане: опоры ВЛИ либо кабельная линия с траншеями по типовому проекту 1.105.03тм, разрезы траншей;
— пересечения с сетями по слоям геодезии, закрытые переходы (ГНБ, прокол) с продольным профилем и расчётом трубы по СП 4.04.07-2025;
— расчёт и документы: потеря напряжения, ток однофазного КЗ, проверка аппарата защиты и кабеля, схема, кабельный журнал, ведомости, спецификация.

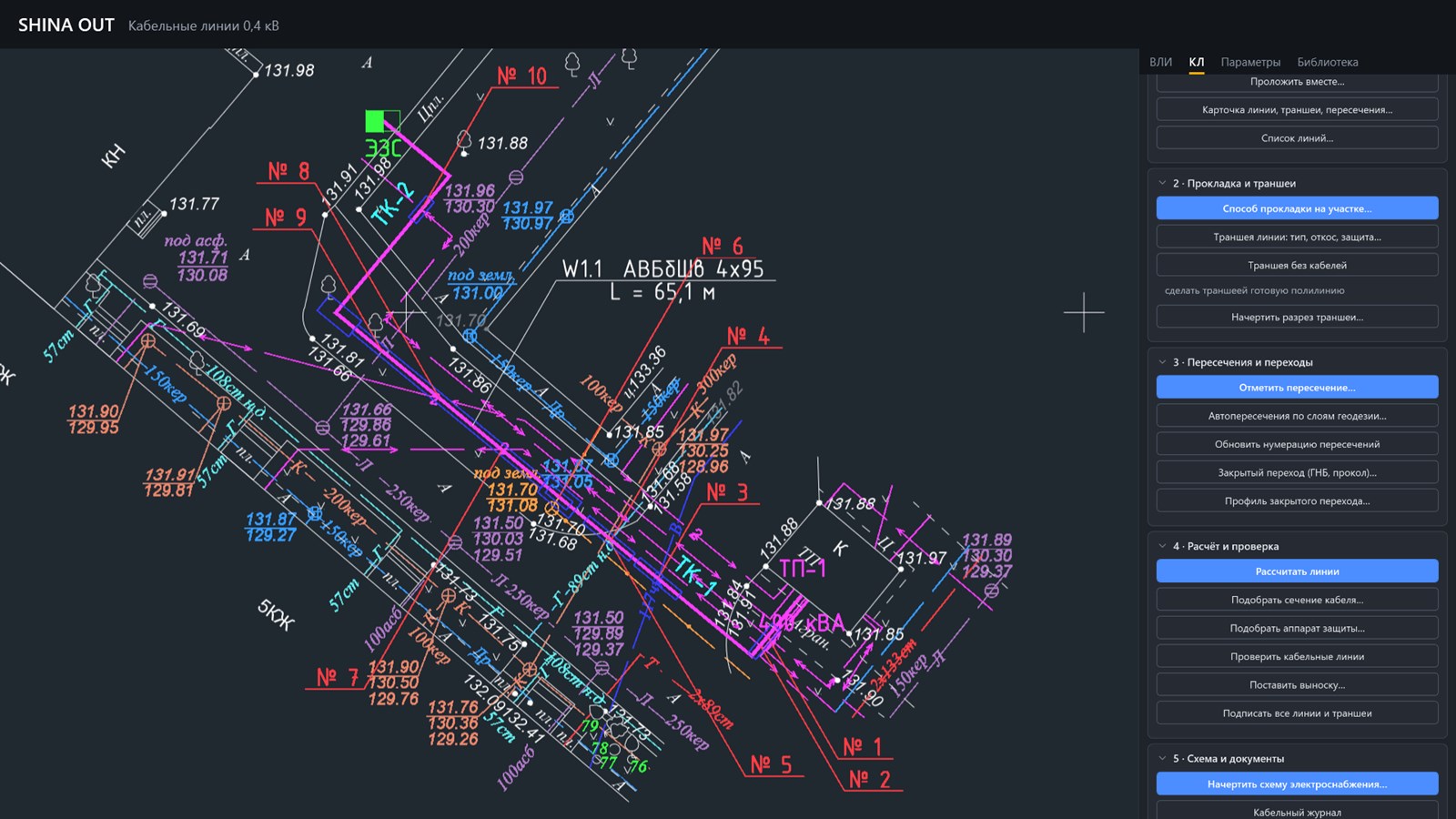

План: кабельная линия от ТП до ВРУ, пересечения с сетями, участки траншеи.

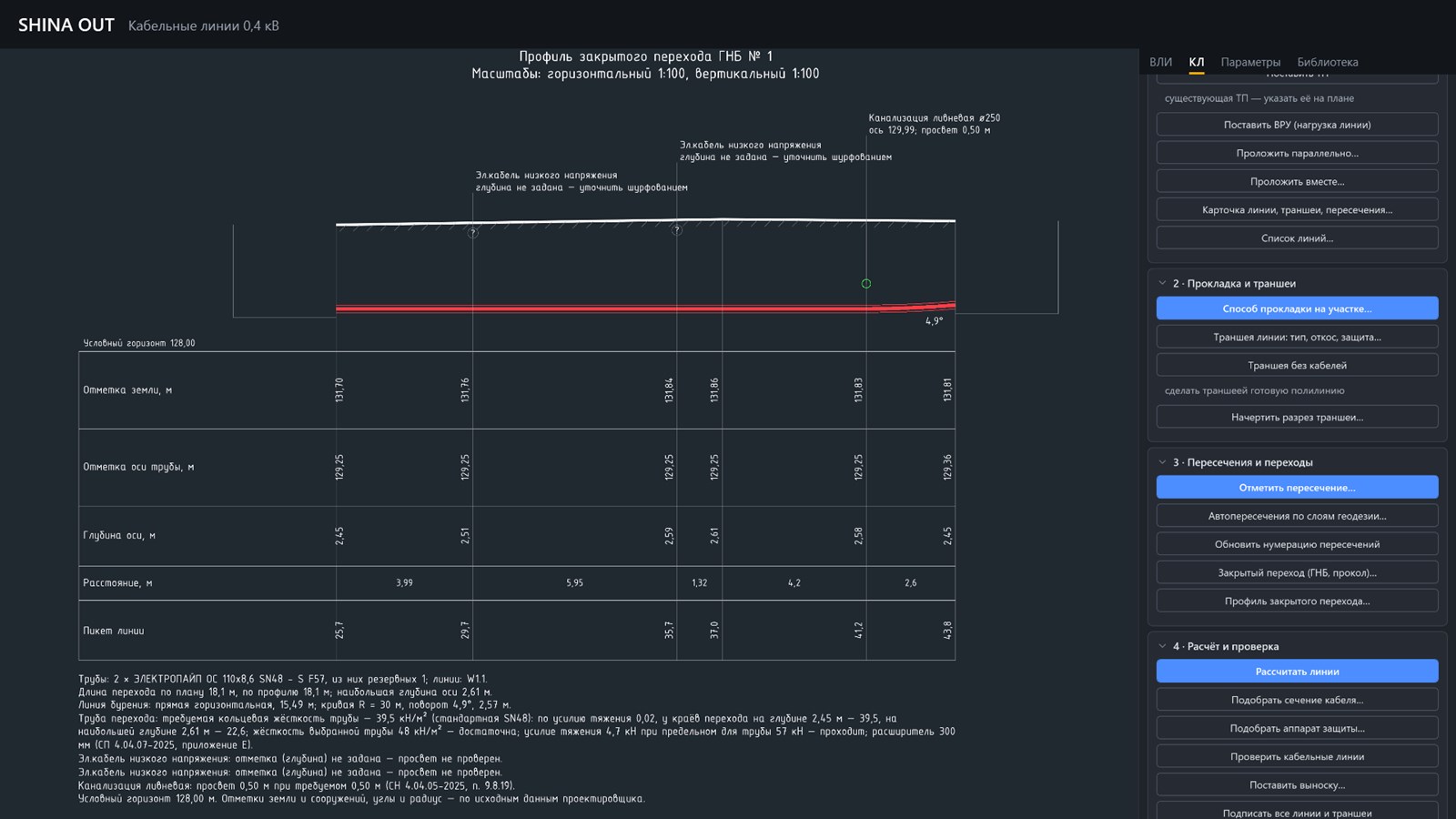

Продольный профиль закрытого перехода (ГНБ) с расчётом трубы.

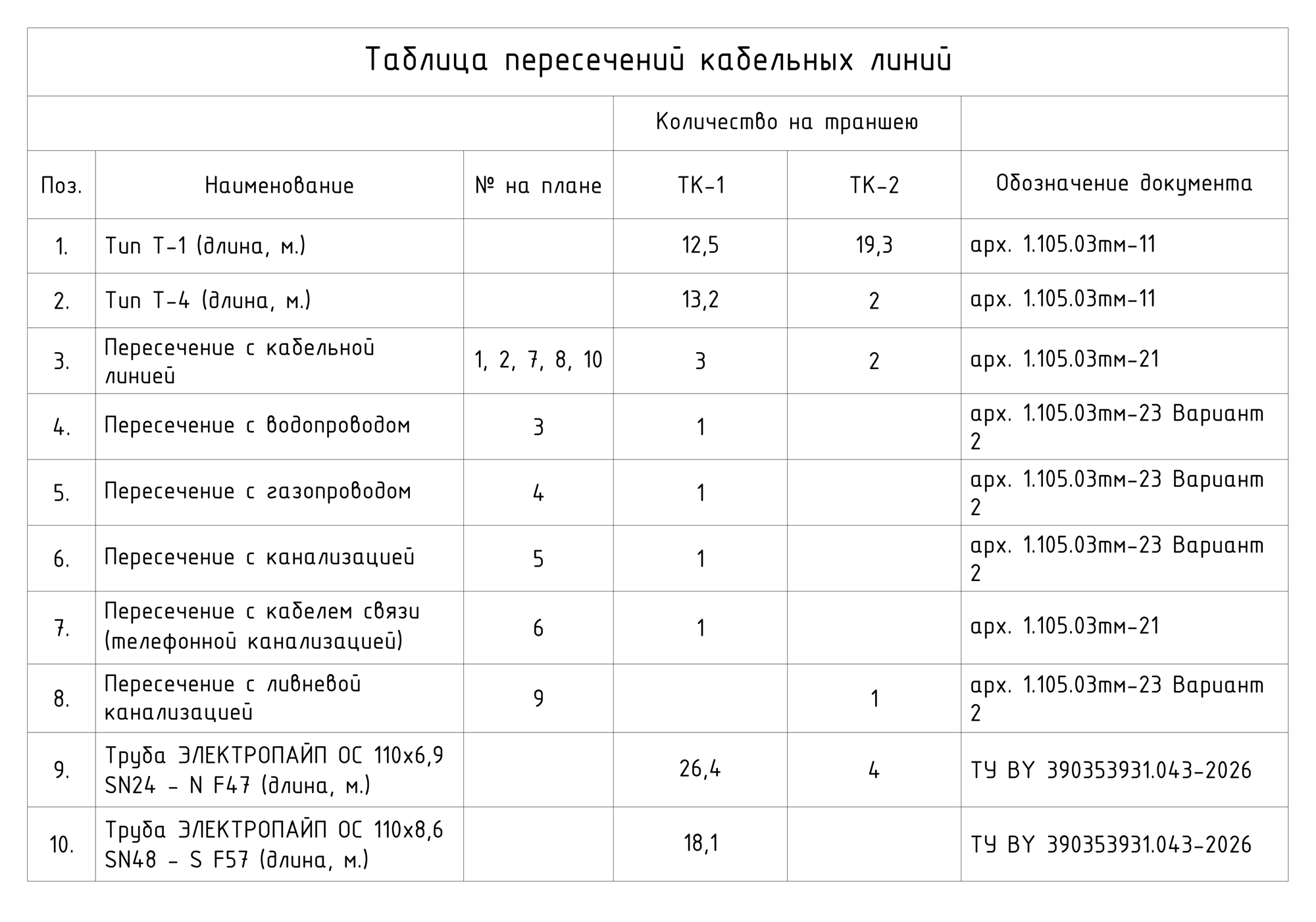

Таблица пересечений — в чертёж.

Картинки по щелчку открываются в полном размере.

В обоих модулях у каждой проверки назван пункт ТНПА, по которому она сделана. Где норма оставляет выбор, программа не решает за проектировщика, а спрашивает.

Чего пока нет: в IN — нагрузок жилых зданий и расчёта заземляющего устройства (в работе), в OUT — сетей 6–10 кВ. Нужен полный AutoCAD 2018–2026, не LT. Это бета — ошибки будут.

Ищу тех, кому это интересно. Буду рад, если попробуете: что-то пригодится в работе — хорошо, найдёте, за что покритиковать, — тоже хорошо. Пишите в этой теме: по расчётам, по ТНПА, по оформлению.

SHINA — электроснабжение прямо в AutoCAD. От подстанции до здания. От ввода до розетки.
Расчёты, пересчёты и оформление выполняет система. Инженер принимает решения.

Сайт — ролики, загрузка и заявка на ключ: shinacad.xyz
Сейчас, на время тестирования, ключ бесплатный. Новости — в Telegram-канале @Shina_cad, обсуждение — в чате @Shina_chat.

Приветствую!
По скрину ЩР1: сейчас небаланс около 25% и кнопка «Распределить».
Как в бете устроена автораздача групп по L1/L2/L3?
Что алгоритм учитывает (только мощность, или ещё характер нагрузки? Нельзя трогать уже закреплённые фазы)?
И если после «Распределить» ->  небаланс всё ещё выше нормы — что видит инженер:
только ручная правка или есть подсказка, какие группы выгоднее перекинуть?

Если есть — киньте короткий пример до/после на 15–20 групп: интересно понять границы автораспредения на практике.

Приветствую!
Как работает кнопка «Распределить»
Программа берёт однофазные группы щита и раскладывает их по фазам, начиная с самой мощной. Каждую следующую группу она кладёт на ту фазу, которая сейчас загружена меньше всех. Одно исключение: если несколько групп стоят под общим двухполюсным УЗО, они попадают на одну фазу вместе. Иначе УЗО пришлось бы ставить четырёхполюсное.
"Закрепить" и подсказки «какую группу куда перенести» пока нет. Спасибо за идею.
